        엔드밀

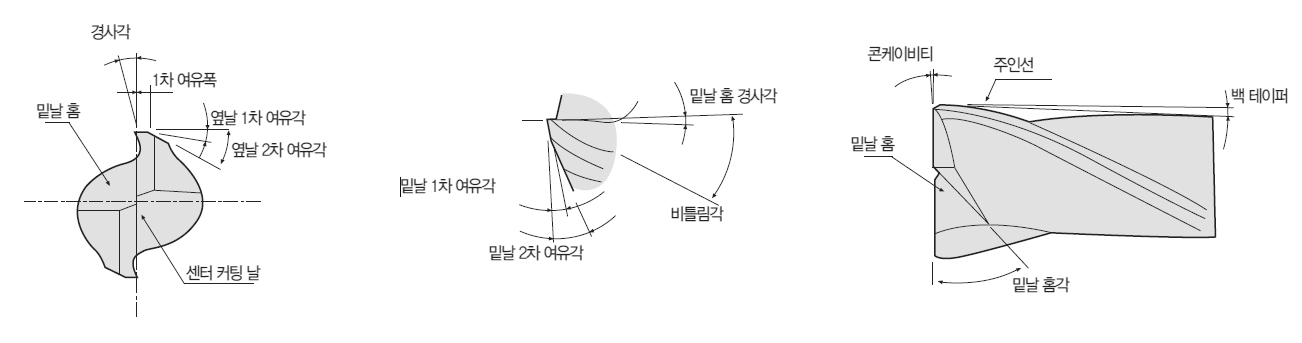

        엔드밀의 요소

        엔드밀의 요소

        절삭조건 환산방법

        절삭조건 환산방법

        엔드밀의 재연삭

        재연삭 시기
        적용범위 엔드밀 직경 마모량
        정삭가공 ~ ø10
        ø 11 ~ ø30
        ø 31 ~ ø50        		 0.05 ~ 0.1
        0.1 ~ 0.25
        0.2 ~ 0.35
        황삭가공 ~ ø10
        ø 11 ~ ø30
        ø 31 ~ ø50        		 0.08 ~ 0.15
        0.15 ~ 0.35
        0.3 ~ 0.45
        재연삭 방법

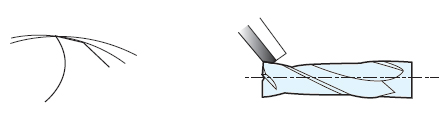

        01콘케이브형
        정밀한 외경공차가 요구될 때
        절삭성 양호
        옆날 2차 여유각 필요

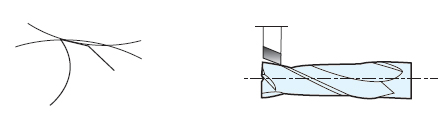

        02콘케이브형
        절삭성 양호
        옆날 2차 여유각 필요

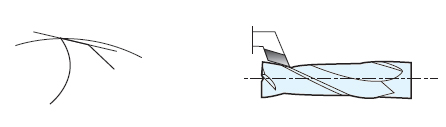

        03엣센트릭형
        날직경의 유지 양호
        공작물의 표면조도 우수
        옆날의 2차 여유각 불필요

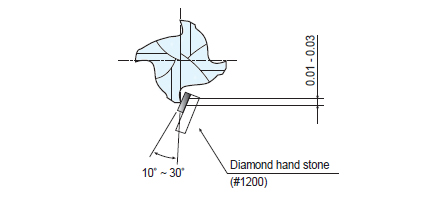

        호닝
        호닝
        금형강이나 고경도 피삭재 가공시 추천합니다.
        호닝 없이 가공할 때는 0.01mm이하의 절입으로 약 10~30초간 가공 후 정상속도로 진입하기 바랍니다.

        엔드밀 사용상 문제점과 대책

        엔드밀 사용상 문제점과 대책
        문제점 및 현상 원 인 대 책
        절 손
        • 이송 속도가 빠르다.
        • 절입량이 많다.
        • 돌출량이 많다.
        • 날의 마모가 심하다.
        • 필요이상으로 날 길이가 길다.
        • 이송 속도를 줄인다.
        • 절입량을 줄인다.
        • 돌출량을 줄인다.
        • 조기에 재연삭을 실시한다.
        • 최대한 날길이를 줄여서 사용한다.
        마모 및 버닝 발생
        • 절삭 속도가 빠르다.
        • 옆날 경사각이 작다.
        • 피삭재의 경도가 높다.
        • 절삭 속도를 줄이고 절삭유를 충분히 공급한다.
        • 적정 옆날 경사각으로 수정한다.
        • 건식 > 수용성 > 비수용성 순으로 절삭유를 공급하고 표면 처리를 한다.
        절삭중 진동
        • 절삭 조건이 맞지 않다.
        • 기계 및 척의 강성이 부족하다.
        • 공작물의 고정이 불량하다.
        • 돌출량이 많다.
        • 옆날 1차 여유각이 크다.
        • 절삭 속도 및 이송 속도를 조정한다.
        • 기계 및 척을 교체한다.
        • 공작물을 견고히 체결한다.
        • 날길이 및 돌출길이를 최대한 짧게 설정한다.
        • 옆날 1차 여유각을 줄인다.
        날부의 결함
        • 이송 속도가 빠르다.
        • 날의 경사각이 작다.
        • 진동이 발생한다.
        • 공작물의 체결이 불량하다.
        • 절입량이 많다.
        • 돌출량이 많다.
        • 기계의 강성이 부족하다.
        • 이송 속도를 줄인다.
        • 각도를 적정하게 수정한다.
        • 회전수를 낮추어 진동을 줄인다.
        • 공작물을 견고히 체결한다.
        • 절입량을 줄인다.
        • 돌출량을 줄인다.
        • 기계를 변경하여 작업한다.
        절삭성이 나쁨
        • 절삭날의 마모가 크다.
        • 피삭재에 엔드밀 선택이 부적당하다.
        • 옆날 경사각이 작다.
        • 조기에 재연삭한다.
        • 적정 공구로 교체한다.
        • 경사각을 수정한다.
        칩 배출 불량
        • 절삭유의 분사 압력이 낮거나 양이 적다.
        • 칩 포켓이 작다.
        • 날부의 마모가 크다.
        • 절입량이 크다.
        • 유량과 압력을 상승시킨다.
        • 날수가 적은 엔드밀을 사용하거나 이송을 줄인다.
        • 조기에 재역삭한다.
        • 절입량을 줄임.
        표면에 Burr 발생
        • 이송 속도가 빠르다.
        • 절삭 속도가 늦다.
        • 날부의 마모가 크다.
        • 절입량이 크다.
        • 이송 속도를 늦춘다.
        • 절삭속도를 빠르게 한다.
        • 조기에 재연삭한다.
        • 절입량을 줄인다.
        가공 치수 불량
        • 기계 및 척의 정도 불량
        • 기계 및 척의 강성 불량
        • 날 길이가 길다.
        • 날수가 적다.
        • 기계 및 척을 보수한다.
        • 기계 및 척을 교체한다.
        • 적정 날 길이로 수정한다.
        • 날수가 많은 엔드밀로 교체한다.
        융 착
        • 피삭재와 공구의 친화성 및 절삭유 부족
        • 건식 > 수용성 > 비수용성 순으로 충분히 분사한다.
        • 합금강의 절삭시 활성형 비수용성 절삭유가 적당하다.
