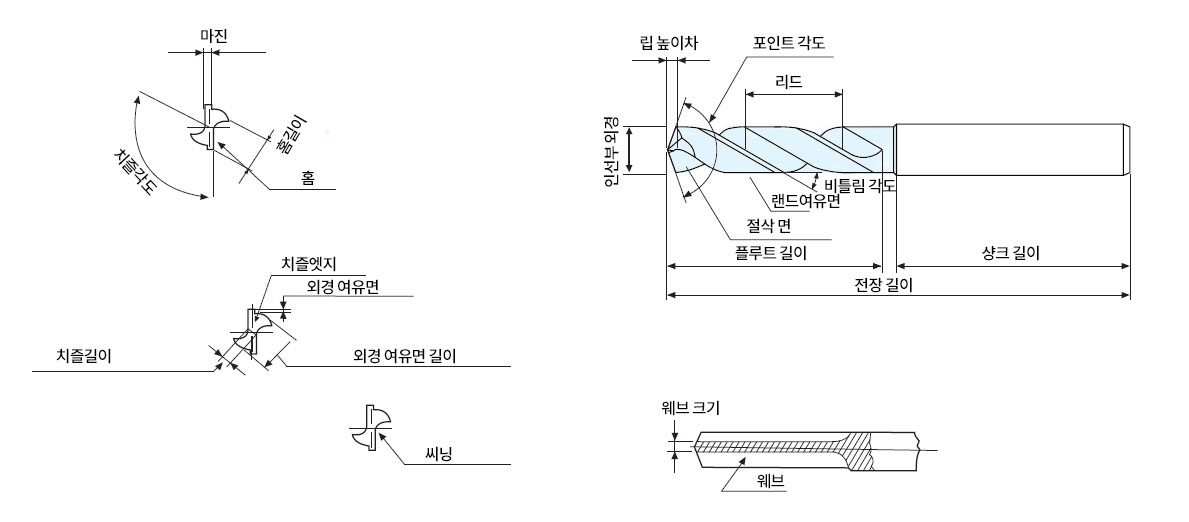

        드릴의 요소

        드릴의 요소

        가공계산식

        주요 부위 각도의 역할
        포인트각도 비틀림 각도 LIP 여유각

        Large → 토크 → Small
        Small → 스러스트 → Large

        Bad → 절삭성 → Good
        Good → 칩 배출 → Bad
        Large → 공구의 강성 → Small

        Small → 공구의 마모 → Large
        Small → 진동 → Large
        포인트각도 비틀림 각도 LIP 여유각

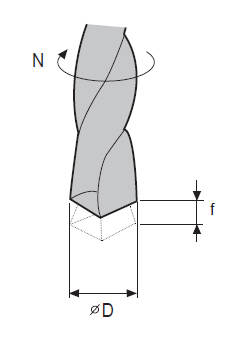

        • V : Cutting Speed
        • D : Diameter of drill
        • N : Revolution
        • π : (3.14)
        (m/min)
        (mm)
        (rpm)

        • f : Feed
        • S : Depth of cut per min
        • N : Revolution
        (mm/rev)
        (mm/min)
        (rpm)

        • δ : Helix angle
        • D : Diameter of drill
        • L : lead
        • π : (3.14)
        (mm)
        (mm)

        드릴 사용상 문제점과 대책

        드릴 사용상 문제점과 대책
        문제점 및 현상 원인 대책
        드릴이 피삭재에 들어가지 않음
        • Lip Relief가 충분하지 않다.
        • Web가 두껍다.
        • Lip Relief를 알맞게 재연삭 한다.
        • Web를 가늘게 한다.
        마진부위의 칩핑
        • 지그 부싱이 크다.
        • 드릴 치수에 맞는 부싱을 사용한다.
        절삭날의 균형
        • 드릴 작업시 과열된다.
        • 이송 속도를 줄이고, 절삭유를 충분히 공급한다.
        절삭날의 칩핑
        • 여유각이 크다.
        • 이송 속도가 크다.
        • Lip Relief를 조절한다.
        • 이송 속도를 낮춘다.
        탱의 파손
        • 테이퍼 자루와 소켓 사이의 불완전한 접합
        • 소켓의 이물질 제거 및 마모시 새 것으로 교환한다.
        황동 작업시 드릴의 파손
        • 드릴 형태의 부적절한 선택
        • 홈부위에 칩이 막힌다.
        • 재질이 알맞는 드릴을 선정한다.
        드릴 중심부의 균열
        • 날 여유가 너무 작다.
        • 과대한 이송
        • 알맞는 여유각으로 재연삭한다.
        • 이송 속도를 낮춘다.
        구멍의 치수가 커짐
        • 날끝각과 절삭날의 길이가 틀린다.
        • 주축이 헐겁다.
        • 양질의 드릴을 선택한다.
        • 주축을 알맞게 조인다.
        외주 모서리의 파손
        • 과대한 절삭속도
        • 피삭재의 단단한 이물질
        • 드릴선단에 절삭유 공급부족
        • 드릴의 마모
        • 피삭재에 알맞는 선단부를 연마한다.
        • 이송 속도를 낮춘다.
        • 조기에 재연삭한다.
        칩 크기가 일정하지 않음
        • 날끝이 부적당하게 연마되었거나
        • 한쪽날에서만 절삭을 행한다.
        • 정확한 재연삭이 필요하다.
        • 양질의 드릴 선정이 필요하다.
        구멍이 거침
        • 날끝부가 무디거나 부적합하게 연마되었다.
        • 드릴 선단에 절삭유가 공급되지 않는다.
        • 과대한 이송
        • 고정구가 견고하지 않다.
        • 날끝각을 재연삭한다.
        • 알맞는 절삭유를 선택하여 충분히 공급한다.
        • 이송 속도를 낮춘다.
        • 고정구를 견고하게 고정한다.
